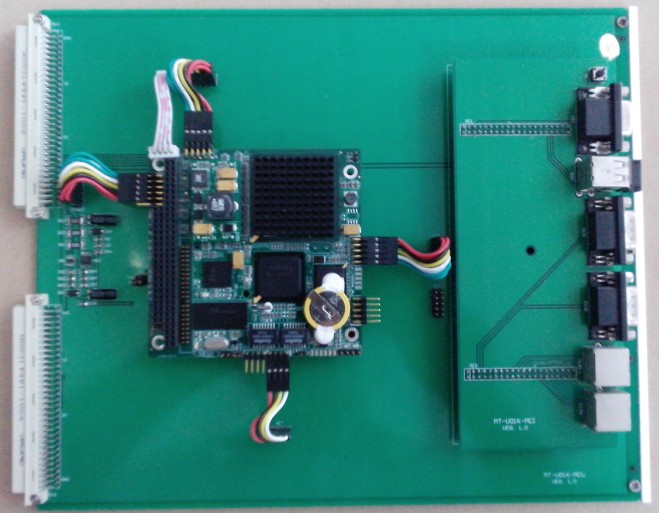

主控CPU板 型号：MCU

操作系统：VxWorks
类型：嵌入式PC/104工业计算机主板结构，
支持PC/104总线接口
主频：533兆赫
内存：标准的板载256M DDR SDRAM

电子盘：2G   10/100M网口：2个
USB口：2个，支持USB启动
VGA显示口：1个
热插拔：支持  主备机热备份：支持
工作温度：-20～70℃工作范围内无需风扇
功耗：<5W

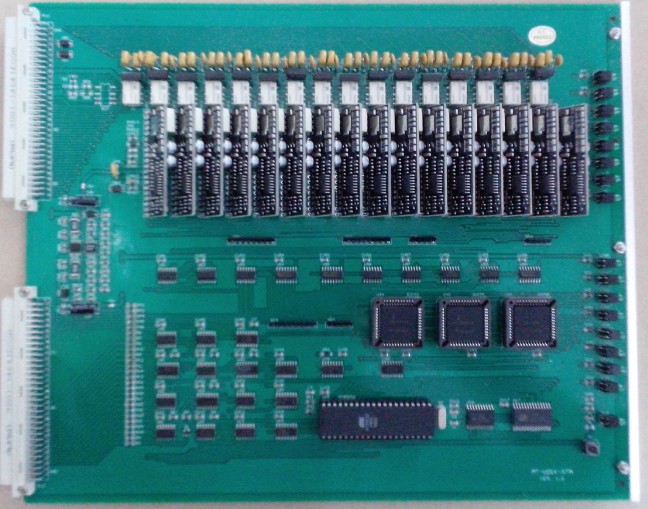

用户板 型号：STA

过压保护：电路上具备由热敏电阻和防雷芯片组成二次过压保护电路，当有高电流及高电压进入时会自动保护，并具备自恢复功能。
通道数量：16路/板

通讯距离：主机端口到分机之间的距离，可根据电缆的线径(0.4-0.7)达到10-18公里。
最大环阻：2K
自测试：支持

用户板 型号：STA-A

过压保护：电路上具备由热敏电阻和防雷芯片组成二次过压保护电路，当有高电流及高电压进入时会自动保护，并具备自恢复功能。
通道数量：16路/板

通讯距离：主机端口到分机之间的距离，可根据电缆的线径(0.4-0.7)达到10-18公里。
最大环阻：2K
自测试：支持

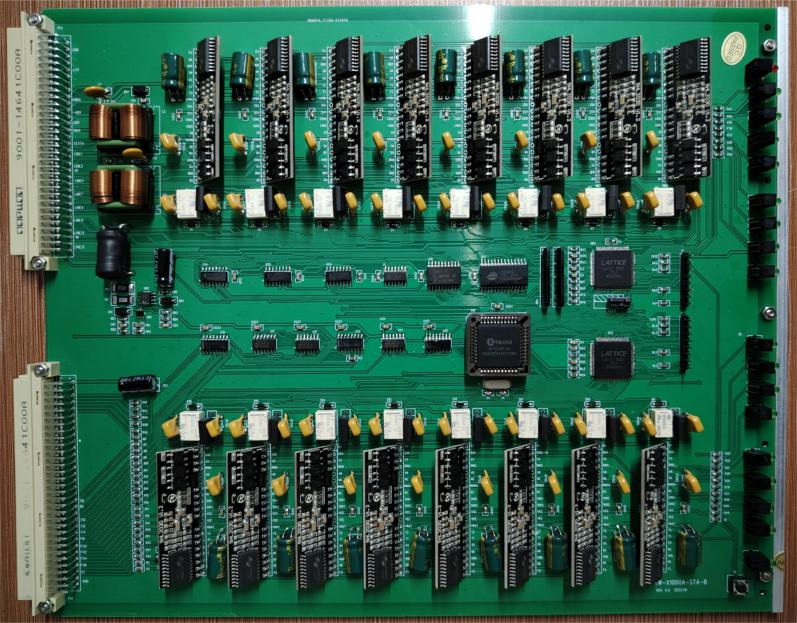

用户板 型号：STA-B

过压保护：电路上具备由热敏电阻和防雷芯片组成二次过压保护电路，当有高电流及高电压进入时会自动保护，并具备自恢复功能。
通道数量：16路/板

通讯距离：主机端口到分机之间的距离，可根据电缆的线径(0.4-0.7)达到10-18公里。
最大环阻：2K
自测试：支持

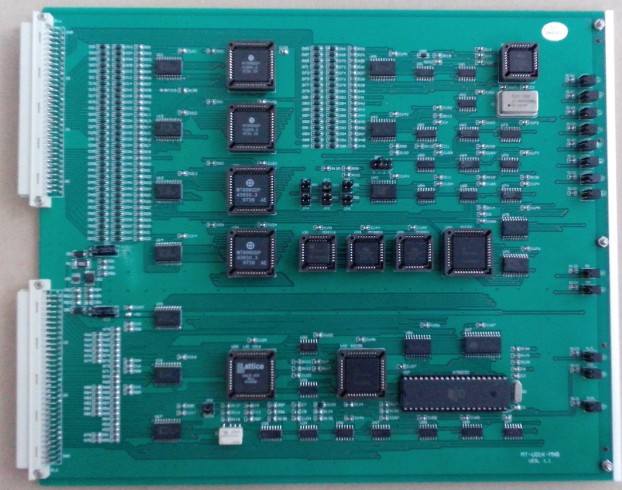

交换网络板 型号：MNB

无阻塞交换网络：1K*1K
双工多方通话：32通道
主备机热备份：支持
热插拔：支持

HDLC链路：2路，支持pri信令及中国七号信令
时钟产生：8K、2M、4M、8M
网同步时钟跟踪：支持

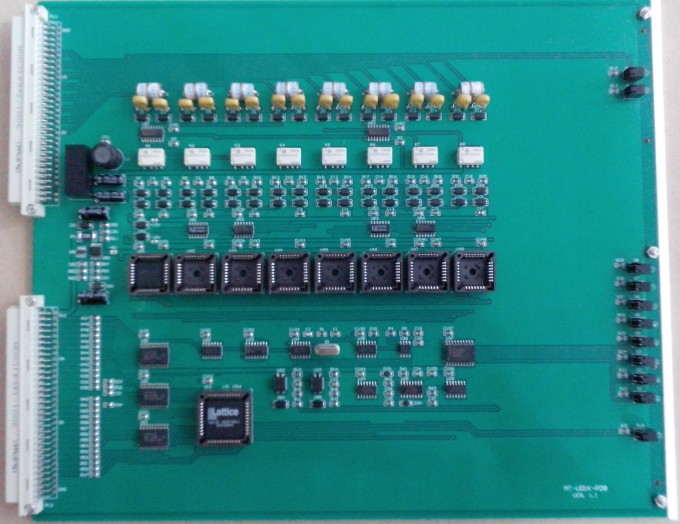

外设接口板 型号：PDB

热插拔：支持
主备机热备份：支持
RS232串口：8个，支持8个独立调度键盘

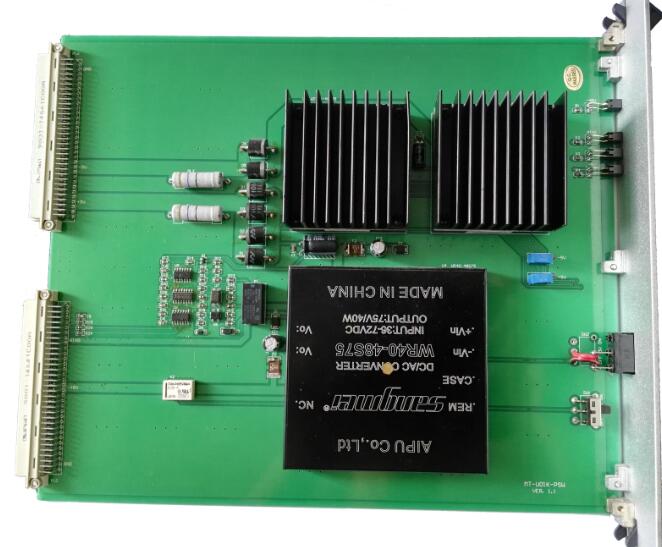

二次电源板 型号：PSW

功能：将直流-48v电源转为直流±5V及铃流
热插拔：支持
主备热备份：支持

+5V功率：150W
-5V功率：150W
铃流功率：40W

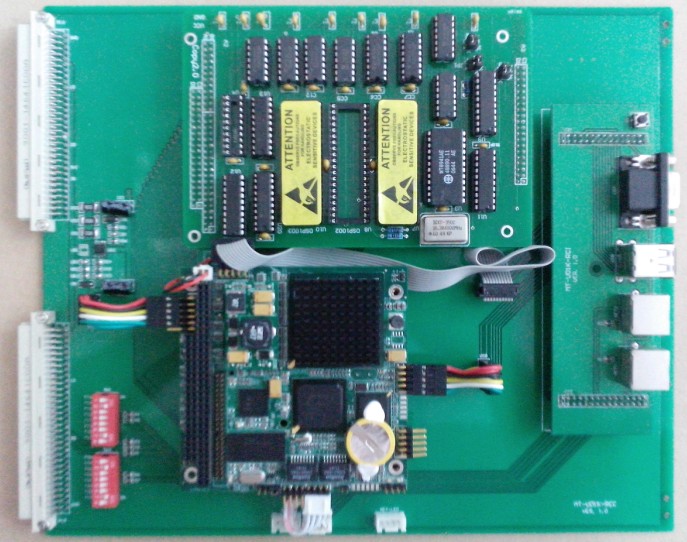

主机内全局录音板 型号：REC

功能：直接从交换网络通话时隙中读入通话内容实现对所有用户、中继录音。并将录音数据通过网口传输到录音终端服务器。
录音通道：32路，最多同时对32对通话中的用户录音。
网口数量：2个

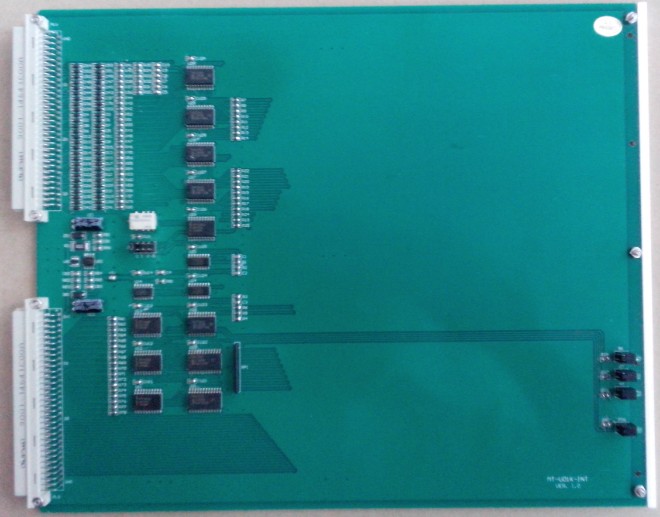

总线驱动板 型号：INT

功能：实现用户框跟主控框之间HW总线信号、8K时钟、2M时钟、4M时钟、串口通讯信号的放大驱动。实现对用户框各单板的复位控制。
HW总线码率：2Mbit/s
上行HW数：8条   下行HW数：8条
复位信号输出线：17根

信号音板 型号：SIG

功能：SIG电路板产生符合国标的各种音信号、音乐，
每板具有6路双音频发送电路，8路双音频接收电路。
具有电脑话务台的功能。

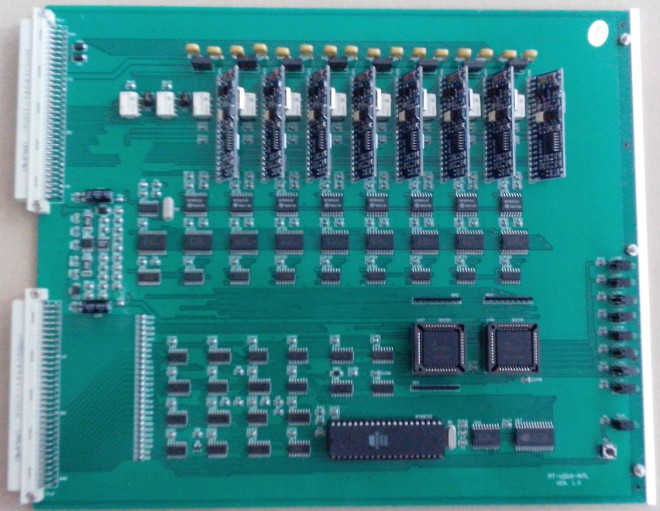

环路中继板 型号：ATL

功能：主要用于TW-X1000A系列调度机与市话或其它行政交换机、载波、微波等通过小号组网连接，能完成与它们的呼入、呼出呼叫过程。
端口：每板提供8路环路中继端口

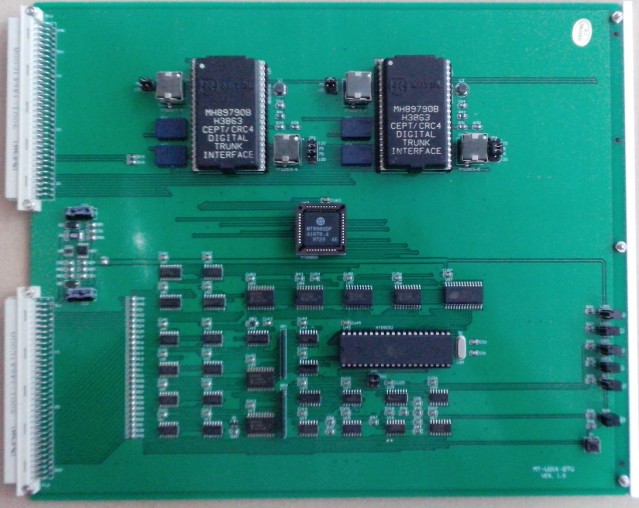

数字中继板 型号：DTU

每板提供2路E1中继，支持中国一号及中国七号信令，ISDN-PRI信令。

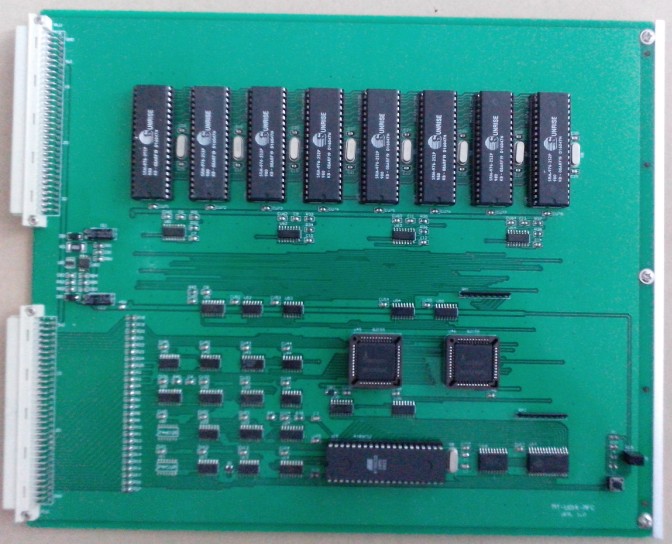

多频板 型号：MFC

每板提供4路MFC前向多频信号记发器和4路MFC后向多频信号记发器。支持中国一号信令中多频互控信号的收发。多频板一般要与数字中继板配合使用实现通过中国一号信令组网。多频互控记发器信号的前向信号用1380HZ、1500HZ、

1620HZ、1740HZ、1860HZ、1980HZ的高频群按6中取2编码，可组成15种信号，后向信号用1140HZ、1020HZ、900HZ、780HZ的低频群按4中取2编码，组成6种信号。

主控框背板 型号：BACK-A

主控框背板主要用来接入主控系统（MCU、MNB）,共有16个插槽。
支持7个功能插槽，可用于接入用户板、信号音板、环路中继板等。

用户框背板 型号：BACK-B

用户框背板主要用来接入用户板，共有19个插槽，也可以接入其它功能板卡。
背板后面有17个线缆插槽，用于连接DRV驱动电缆和用户电缆。
